多头钻筛板专用数控钻床

人才为主,追求至上,引领变革,正道经营,共存共赢
新机遇、新挑战、新市场;服务只有起点,满意没有终点。

多头钻筛板专用数控钻床可以用于型板钻孔,换热器管板钻孔,筛板钻孔加工,加工过程数控,效率高,精度高,编程方便,操作简单易于掌握.适用于加工件的批量生产. ......
咨询热线:13668620661
产品介绍

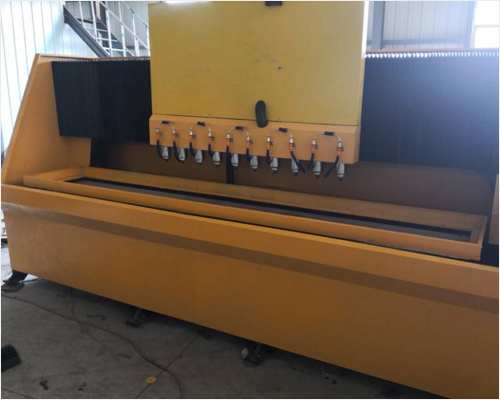

多头钻筛板专用数控钻床可以用于型板钻孔、换热器管板钻孔、筛板钻孔加工,加工过程数控,效率高,精度高,编程方便,操作简单易于掌握。适用于加工件的批量生产。

多头钻筛板专用数控钻床为高速数控钻床,是筛板钻厂家——高端数控钻床设备。筛板钻所配置的数控系统、伺服电机及其驱动器、直线滚动导轨、滚珠丝杠、主轴等均为国内外知名品牌产品,保证了机器的高精度、可靠性,故障率低、效率高。

多头钻筛板专用数控钻床设备用途:

多头钻筛板专用数控钻床系列主要用于平板、法兰、盘类、环件等厚度在有效范围内工件的高效钻孔加工。可在单质材料零件及复合材料上实现钻通孔、盲孔。机床加工过程数字控制,操作十分方便。能实现自动化、高精度、多品种、大批量生产。

为满足不同用户的加工需求,公司开发了多种定型产品,除常规机型外,还可根据用户实际需求设计定制。

多头钻筛板专用数控钻床设备结构:

本设备主要有床身工作台、移动式龙门、移动滑鞍、钻铣削动力头、自动润滑装置及防护装置、循环冷却装置、数字控制系统、液压系统、电气系统等组成。滚动直线导轨副支撑和导向、精密丝杠副驱动,机床具有较高的定位精度和重复定位精度。

1、床身工作台:

床身系焊接钢结构件,经人工时效热处理去除内应力后加工,动静刚性具佳,不变形。工作台面采用整体铸造结构,平面上有精加工布局合理的T型槽,用于装夹工件。工作台大承重3吨。床身左、右边上面,布置四条超高承载力的滚动直线导轨副和精密丝杠副。驱动系采用AC伺服电机和精密丝杠副双侧驱动,使龙门作X轴方向移动。床身底面上分布有可调螺栓,可以方便地调整床身工作台的水平。

2、移动式龙门:

移动式焊接钢结构龙门,经人工时效热处理去除内应力后加工,动静刚性具佳,不变形。在龙门前侧安装有两条超高承载力的滚动直线导轨副。并在上方安装有一条超高承载力的滚动直线导轨,一套精密滚珠丝杠副及一台伺服电机,使动力头滑板作Y轴方向移动。在每个动力头滑板上均安装一个钻削动力头。龙门的移动是由伺服电机通过皮带轮带动滚珠丝母在滚珠丝杠上的旋转来实现。

3、移动滑鞍:

移动滑鞍系焊接钢结构件、滑鞍上安装有两条超高承载力的滚动直线导轨副和一套精密滚珠丝杠副及一台伺服电机,驱动钻削动力头作Z轴方向移动,可实现动力头快进、工进、快退、停止等动作。具有自动断屑、退屑、暂停功能。

4、钻削动力头:

钻削动力头采用专用伺服主轴电机,通过齿形同步带带动专用精密主轴,实现变频无级变速,进给为伺服电机和滚珠丝杠驱动。X、Y轴能够联动,采用半闭环控制,能够实现直线、圆弧插补功能。主轴端为BT40锥孔。

5、自动润滑装置及防护装置:

本机床配有自动润滑装置,可以对各处导轨、丝杠、齿条等运动副进行自动润滑。机床X轴、Y轴均配备防尘防护罩,工作台四周安装有防水溅挡板。
