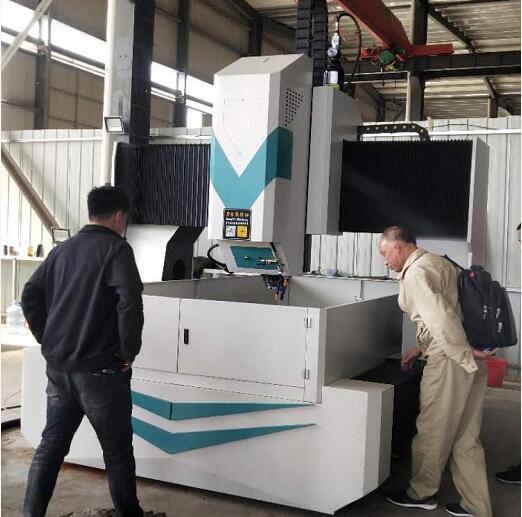

重型龙门移动式数控钻铣床设备用途

重型重型龙门移动式数控钻铣床主要用于工件的钻孔、攻丝。法兰、盘类、环形类零件的高效加工，可在单质材料及复合材料上实现钻通孔、钻盲孔、铣削密封槽等功能，采用硬质合金钻头内冷高速钻孔或普通高速钢麻花钻头外冷钻孔。机床加工过程数字控制，操作十分方便，能实现自动化、高精度、多品种、大批量生产。

重型龙门移动式数控钻铣床机床结构：

1、重型龙门移动式数控钻铣床主要由床身、工作台、龙门、动力头、数控系统、冷却系统等部分组成。

2、重型龙门移动式数控钻铣床采用龙门移动，床身、工作台固定的形式。

3、重型龙门移动式数控钻铣床床身、龙门为焊接与铸铁件，加工前经高温退火，半精加工后二次退火去除应力，然后再精加工，可保证机床精度稳定，床面采用整体铸铁工作台精铣出T型槽，保证工作台面精度。

4、龙门数控钻床共有3个数控轴，床身上装有重型直线导轨，工作台可沿导轨作纵向运动（y轴），龙门横梁上也装有直线导轨，溜板可沿导轨作横向运动（x轴），溜板上装有滑块，动力头上装有导轨，动力头可在溜板上作垂直方向运动（z轴），x、y、z轴都采用数控电机加滚珠丝杠，Y轴采用双驱动。

5、动力头主轴采用精密钻床电主轴，变频、伺服主轴电机驱动，可根据需要无级调速。主轴可通过ER32夹头装夹钻头或铣刀，钻头摆动可控制在0.002，精度更高，实现高速切削。

6、机床采用水冷，配备冷却液供给、回收、循环系统,配备自动油路润滑系统，保证直线导轨与滚珠丝杠的平稳长久有效工作。

7、数控采用众为兴专业钻铣雕刻系统，配备RS232接口和彩色显示屏，中文操作界面，可现场/外部USB输入工件，操作简便，配备全数字高速手轮，使您的操作更方便快捷。

8、机床x、y轴导轨和丝杠都配备防护罩。X轴y轴配备风琴式防护罩。

9、为了确保机床的可靠性，关键件均采用进口优质品。

10、可延伸第4轴A轴，实现立体钻铣。

技术参数

规格型号(可定制) 6090 8080 1020 1530 2030

龙门行程(长×宽)mm 600×900 800×800 1000×2000 1500×3000 2000×3000

大钻孔直径(可定制) Ø1mm-Ø50mm

主轴孔锥度 ER32或BT40

主轴*大行程 370mm(可定制)

主轴定位精度 0.01mm

工作台面距主轴端面*大距离 400mm(可定制)

主轴转速范围 60-9000r／min

主轴转速级数 无级变速

主轴重复定位精度 0.015mm

主电机功率 1.5—18Kw(根据用户加工需求而定)

三轴快速位侈 15000mm／min
